UVLED点光源banner
UVLED点光源主机机械尺寸
4通道UVLED点光源控制主机(按键式)
4通道UVLED点光源控制主机实物图正 4通道UVLED点光源控制主机实物图反 4通道UVLED点光源控制主机尺寸图
4通道UVLED点光源(正) 4通道UVLED点光源(背) 4通道UVLED点光源机械尺寸
8通道UVLED点光源控制主机(按键式)
8通道UVLED点光源控制主机实物图正 8通道UVLED点光源控制主机实物图反 8通道UVLED点光源控制主机尺寸图
8通道UVLED点光源(正) 8通道UVLED点光源(背) 8通道UVLED点光源机械尺寸
8通道UVLED点光源控制主机(触摸屏)
8通道UVLED点光源控制主机实物图正反 8通道UVLED点光源控制主机尺寸图
8通道UVLED点光源(正/背) 8通道UVLED点光源机械尺寸

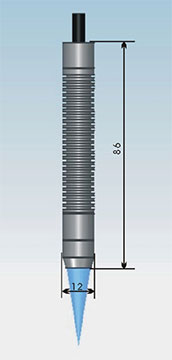

UVLED点光源照射器机械尺寸
UVLED点光源照射器UPH-56 UVLED点光源照射器UPH-86 UVLED点光源照射器UPH-86F正面 UVLED点光源照射器UPH-86F侧面 UVLED点光源照射器UPH-86F背面
UPH-56 UPH-86 UPH-86F
照射器型号 波长选择(nm) 线缆长度选择(m) 线缆直径(mm) 照射器材质
UPH-56 365/385/395/405 2/3/4/5 6 紫铜
UPH-86 365/385/395/405 2/3/4/5 6 紫铜
UPH-86F 365/385/395/405 2/3/4/5 6 铝合金
UVLED点光源聚焦镜头规格分类
UVLED点光源普通圆形光斑
标准镜头型号光斑选择mm推荐使用距离mm光斑特性
UPUL003310




UPUL004414
UPUL005516
UPUL006617
UPUL007721
UPUL008827
UPUL0101025
UPUL0121225
UPUL0151538
UPUL0202070
UPUL0303095

UVLED点光源90度侧视镜头
特殊镜头型号光斑选择mm推荐使用距离mm光斑特性
UPUL004S4590




UPUL005S55
UPUL006S65
UPUL007S78
UPUL008S814
UPUL010S1012
UPUL012S1212
UPUL015S1525

UVLED点光源环形光斑镜头
特殊镜头型号光斑选择mm推荐使用距离mm光斑特性
UPULC16内8外16mm27环形光斑镜头

UVLED点光源线性光斑镜头
特殊镜头型号光斑选择mm推荐使用距离mm光斑特性
UPULL153*1511线性光斑镜头
UPULL205*2017

UVLED点光源棒性光斑镜头
特殊镜头型号光斑选择mm推荐使用距离mm光斑特性
UPULR0447棒性光斑镜头

UVLED点光源光纤传导镜头
特殊镜头型号光斑选择mm推荐使用距离mm光斑特性
UPULD90L04490长焦距离光镜头
UPUL02F35光纤传导
UVLED点光源透镜
多种规格尺寸的透镜,可使UVLED点光源灵活应用于各种途径,达到理想而满意的效果。
UVLED点光源标准透镜(圆形照射)
UPUL003 φ3    UPUL010 φ10
UPUL004 φ4    UPUL012 φ12
UPUL005 φ5    UPUL015 φ15
UPUL006 φ6    UPUL020 φ20
UPUL007 φ7    UPUL030 φ30
UPUL008 φ8
UVLED点光源标准镜头 UVLED点光源侧视透镜(圆形照射 角度90度)
UPUL004S φ4    UPUL010S φ10
UPUL005S φ5    UPUL012S φ12
UPUL006S φ6    UPUL015S φ15
UPUL007S φ7
UPUL008S φ8
UVLED点光源侧视镜头
UVLED点光源线性透镜(椭圆形照射)
UPULL15 3*15
UPULL20 5*20
UVLED点光源线性镜头 UVLED点光源棒性透镜(细径透镜 圆形照射)
UPULR04 φ4
UVLED点光源棒性镜头
UVLED点光源产品优势
独立控制4LED光头
分别控制照射功率和时间
分别控制各个LED光头的照射功率、照射时间。灯管式的情况下每个工序都需要用到1台,但是UPS81的情况下,1台控制器可独立设定4个LED光头,因此最多可满足4个工序的需求。另外,根据LED光头的累计点亮时间个别提醒更换时期,或发生温度异常的警告。
UVLED点光源独立控制4个LED照射器
外部通信控制
通过外部输入信号来控制UV照射。
可实现生产线上自动控制。
可使用可编程控制器等外部设备发送并行信号,来控制LED光头的UV照射时间。
通过操作主体,分别以0.1秒为单位来设定各个LED光头的UV照射时间,根据外部发来的信号开始照射→结果照射,或者仅在信号持续的时间内进行UV照射等,可实现多种控制,使用UPS81的情况下,还可利用RS232C来控制照射。
UVLED点光源外部通信控制
【仅在设定时间内进行UV照射】【所需的时间内进行UV照射】
UVLED点光源外部通信控制UVLED点光源外部通信控制
根据外部信号脉冲输入开始执行UV照射。
设定5.5秒后结束UV照射
外部信号ON期间(1秒),持续进行UV照射,OFF期间停止UV照射。
程序照射功能
抑制硬化变形,实现高品质,高精度的粘结。
配备有程序照射功能,可根据树脂、硬化物来控制照射功率和时间。大幅度地减少硬化收缩,实现高品质、高精度的粘结。除使用一定功率进行连续照射的简单照射外,还可设定逐步照射和间隙照射。逐步照射是指利用程序按照一定的时间来改变功率、同时进行照射;而间隙照射是指按照一定的间隙进行照射。可在4个LED光头内分别设定7种10步程序。
UVLED点光源程序照射功能
超长光头寿命、经济实惠的LED方式
与灯管方式相比,LED方式绝对具有光源寿命较长的特点。灯管寿命约为3000小时,而LED的推测寿命约为20000小时。并且,与通常点亮的灯管方式不同,LED可实现仅在需要时进行UV照射。照射ON/OFF时间比为1:4(工序准备时间=5,照射时间=1)的情况下,相当于灯管方式的约10万小时,可大幅度地削减运行成本和维护工时。
UVLED点光源超长光头寿命,经济实惠的LED方式
采用标准耐弯曲的光头电缆
考虑到LED光头需要安装在可移动位置,反复移动时进行UV照射,采用标准的耐弯曲电缆来用LED光头连接电缆。即使频繁地移动LED光头,也无需担心会像石英光纤一样出现折断,可自由地旋转(半径33mm、耐弯曲性1000万次以上:根据本公司的评估标准)。
UVLED点光源采用标准耐弯曲的光头电缆
UVLED点光源的行业应用
数码家电
   CD、DVD光驱拾取头的透镜粘结
数码家电
液晶
   液晶电路板端子部
液晶
医疗设备
   注射器的黏连
医疗设备
数码镜头
   相机透镜与光学筒的黏连
数码镜头
印字、盖章
   标签、印刷的UV油墨固化
印字、盖章
电子部件
   电子部件的印字固化
电子部件
UVLED点光源产品列表
  • 8通道UVLED点光源
    Model:UPS81n
    触摸屏控制更直观,主机后部端子丰富,完美匹配PLC等自动化设备产线,无需二次开发
  • 4通道点光源
    Model:UPS81
    ups81系列UV LED固化机由电源、脚踏开关、吸收紫外线的眼镜,LED头控制器和四片紫外。
  • 8通道点光源
    Model:UPS81n
    全新触控升级,触摸屏控制显示,更直观更方便,同时主机可同时控制8个UVLED点光源光头
  • 带风扇点光头
    Model:UPH20862F
    光杆长度86mm,线长2米,配合点光源主机使用,波长:365nm,385nm,395nm,405nm
  • 自然冷却点光头
    Model:UPH20562
    光杆长度56mm,线长2米,配合点光源主机使用,波长可选:365nm,385nm,395nm,405nm
